(주)세림기계

기술정보

목재파쇄기 및 톱밥제조기

목재파쇄기 및
톱밥제조기 복합(겸용)기
톱밥제조기

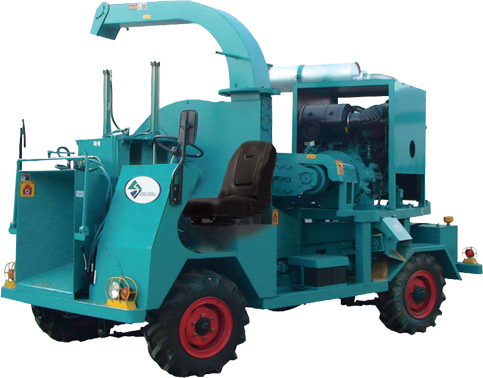

목재파쇄기 및 톱밥제조 복합(겸용)기

Crushing wood-Sawdust production compoundmachine

한대의 기계로 드럼절삭식 톱밥제조와 디스크 절삭식 우드칩 제조를
할 수 있도록 설계제작하고, 목재 투입구 및 배출구가 각각 분리제작
되어있는 다용도 기능성 복합(겸용)기계임

01.

PTO(엔진 동력 전달 장치)의 장점

엔진동력전달용 PTO
- 스플라인 기어
파쇄 및 톱밥 전환 레버

01

엔진 냉각 장치에 따른 소음방지를 위해 엔진과 라디에터가 기체후미에 부착되어있고
엔진동력 전달용 PTO가 스플라인 기어방식

02

엔진과 파쇄기에 동력연결시 무단변속으로 단번에 결착시킬 수 있고
밀착율이 완벽하여 충격과 소음이 전혀 없이 마모가 방지되어 영구적인 제품

03

파쇄-톱밥 작업 전환은 레버로 간단하게 조작하여 사용하며,
PTO가 완전밀폐되어 있어 작업자가 안전하게 사용할 수 있음

02.

목재공급부(투입구) 장점

파쇄 투입구
톱밥투입구

01

파쇄투입구는 크고 넓은 투입호퍼와 외경이 크고 무거운 요철시 상부 로울러 2개,
하부 로울러 2개를 장착하여 강력한 압착력을 발생시킴

02

어떠한 형태의 목재 원료도 투입이 원활하게 파쇄가 가능함

03

톱밥 투입구는 홈이 깊은 요철식 상부 로울러 1개와 하부 로울러 1개로 구성되어 있어,
톱밥의 입자크기가 조절가능함

03.

절삭부(드럼)

톱밥드럼

파쇄원판 디스크

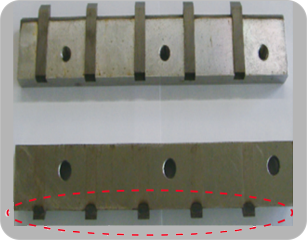

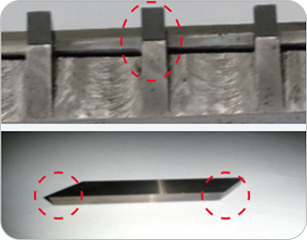

톱밥날

파쇄날

01

톱밥을 제조하기 위한 톱밥전용 절삭드럼과 우드칩을 제조하기 위한
파쇄전용 절삭 디스크가 1대의 기계에 각각 분리장착되어 있음

02

각 작업을 손쉽게 가능하도록 만든 실용성과 경제성이
뛰어난 최상의 기능성 복합(겸용)제품

04.

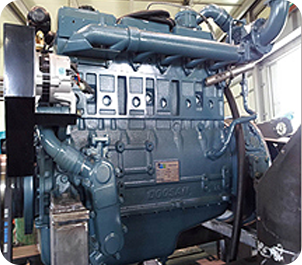

동력부(엔진)

01

산업발전용 전용인
저속 디젤엔진(국산)을 탑재

02

파워(POWER)있고
부하율이 감소

03

유류사용량이 현저하게 절약

04

경제성이 있고 고장율이 없어
유지관리에 아주 용이함

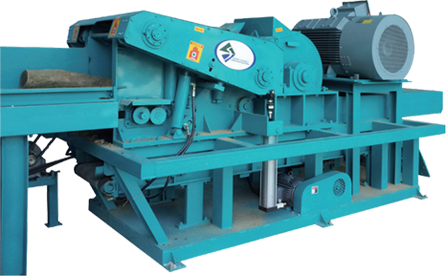

톱밥제조기

Sawdust Producer

목재 투입구의 형태가 목재를 4면 압착투입방식으로 제작되어 있어
굽은 나무나 피죽, 잔목 등 어떠한 형태의 목재도 걸림 및 미끌림 현상 없이
투입이 원활하여 파쇄작업이 매우 용이하고, 그 결과 톱밥제조량이 증가하여
경제성이 매우 높은 유용한 제품이다.

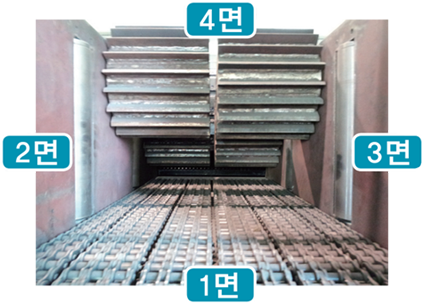

4면 압착 투입 방식이란?

구조

상부에는 상부 앞 2개, 상부 뒤 2개, 총 4개로 분리 장착된 상부 로울러
가 목재의 크기에 따라 각각 독립적으로 목재를 압착투입.
하부에는 로울러 또는 체인으로 인입 장치를 장착하여 목재를 투입,
좌부, 우부에는 좌우 앞 1개, 좌부 뒤 1개, 우부 앞 1개, 우부 뒤 1개 총4
개로 각각 분리장착된 좌, 우 로울러가 목재를 압착투입 하는 구조임
